Magnetic particle core

   Toroidal   Core

      Soft magnetic powder core is a kind of soft magnetic composite based on alloy powder with micron size. It is produced by high resistivity  insulation coating, high-pressure compaction, annealing and other processes. As a new generation of soft magnetic material after sili-  con steel, ferrite, amorphous alloy and nanocrystalline alloy, it has the advantages of both metallic magnetic material and oxide magnetic material and has been acknowledged as the most suitable core for power electronics device developing towards high frequency, high power, energy saving and small size.

Advantages of Soft Magnetic Powder Core:

1. High  saturation  flux  density

2.Good   DC-bias   performance

3.High  resistivity  and  low  eddy-current  loss

4. Good thermal and frequency stability of magnetic properties





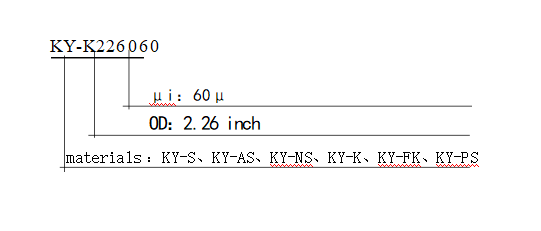

Part No	OD(max) x ID(min) x Ht(max)		Le(cm )	Ae(cm² )	Wa(cm2)	Ve( cm³ )
	Rare core(mm)	Coated core(mm)
KYO031	7.87×3.96×3.18	8.51×3.43×3.81	1.79	0.0615	0.0922	0.110
KY038	9.65×4.78×3.96	10.29×4.27×457	2.18	0.0945	0.143	0.206
KY039	9.65×4.78×3.18	10.29×4.27×3.81	2.18	0.0752	0.143	0.164
KY040	10.16×5.08×3.96	10.80×4.57×4.57	2.38	0.1000	0.164	0.238
KY044	11.18×6.35x3.96	11.90×5.89×4.72	2.69	0.0906	0.273	0.244
KY050	12.70×762×4.75	13.46×6.99×5.51	3.12	0.114	0.383	0.356
KY065	16.64×10.16×6.35	17.40×9.53×7.11	4.11	0.192	0.713	0.789
KYO068	17.27×9.65×6.35	18.03×9.02×7.11	4.14	0.232	0.638	0.961
KY080	20.32×12.70×6.35	21.08×12.07×7.11	5.09	0.226	1.14	1.15
KYO090	22.86×13.97×7.62	23.63×13.39×8.38	5.67	0.331	1.41	1.88
KY092	23.57×14.40×8.89	2428×13.77×9.70	5.88	0.388	1.49	2.28
KY106	26.92×14.73×11.18	27.70×14.10×11.99	6.35	0.654	1.56	4.15
KY107	28.25x13.10×12.05	29.05×12.47×13.00	6.42	0.897	1.22	5.76
KY130	33.02×19.94×10.67	33.83×19.30×11.61	8.15	0.672	2.93	5.48
KY135	34.29×23.37×8.89	35.18×22.56×9.83	8.95	0.454	4.00	4.06
KY141	35.81×22.35×10.46	36.70×21.54×11.28	8.98	0.678	3.64	6.09
KY157	39.88×24.13×14.48	40.69×23.32×15.37	9.85	1.072	4.27	10.5
KY158	40.13×22.08×17.00	40.94×21.27×17.89	9.51	1.537	3.55	14.6
KY184	46.74×24.13×18.03	47.63×23.32×18.92	10.74	1.990	4.27	21.4
KY185	46.74×28.70×15.24	47.63×27.89×16.13	11.63	1.340	6.11	15.6
KY200	50.80×31.75×13.46	51.69×30.94×14.35	12.73	1.250	7.52	15.9
KY225	57.15×35.56×13.97	58.04×34.75×14.86	14.30	1.444	9.48	20.7
KY226	57.15×26.39×15.24	58.04×25.58×16.13	12.50	2.290	5.14	28.6
KY250	62.00×32.60×25.00	63.10×31.37×26.27	14.37	3.675	7.73	52.8
KY268	68.00×36.00×20.00	69.40×34.70×21.40	16.33	3.104	9.62	50.7
KY300	77.80×49.23×12.70	78.94×47.96×13.97	20.00	1.770	17.99	34.8
KY301	77.80×49.23×15.88	78.94×47.96×17.15	20.00	2.270	17.99	43.5

remark：(1)1inch=25.4mm;

                                   电感因数 (AL 值 )

remark：The core height can be customized.
